Beaglebone how-to: pagina web gestito con un pulsante e Node.js

Breadboard

Usando una Breadboard è possibile creare un piccolo circuito con un bottone che collegato alla Beaglebone provoca un interrupt.

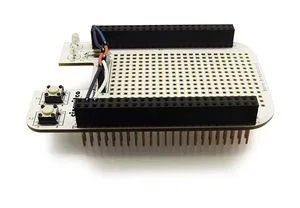

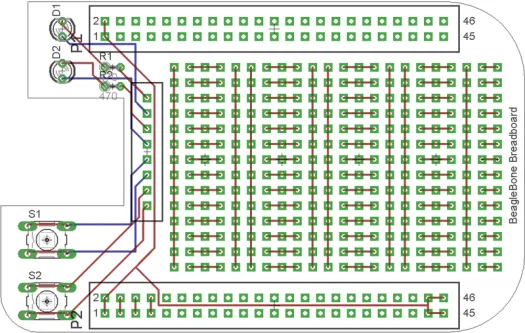

Di seguito trovate le immagini della Breadboard e e della sua mappa.

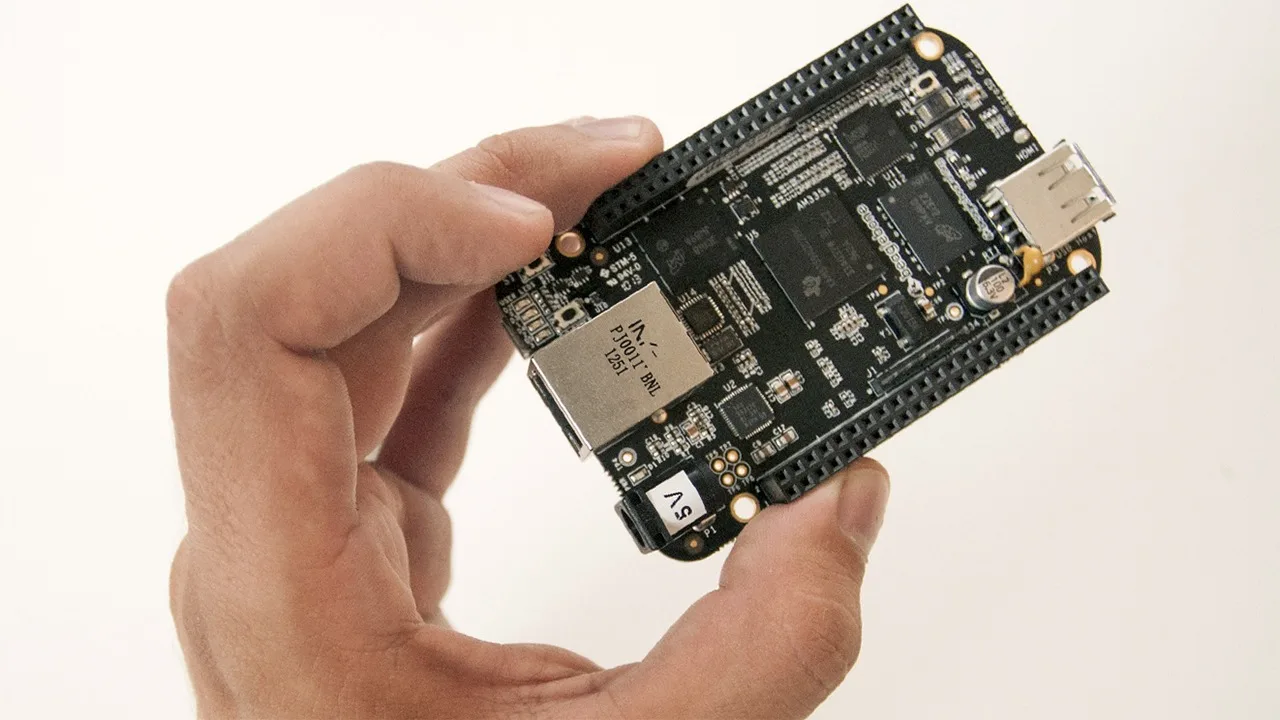

Beaglebone

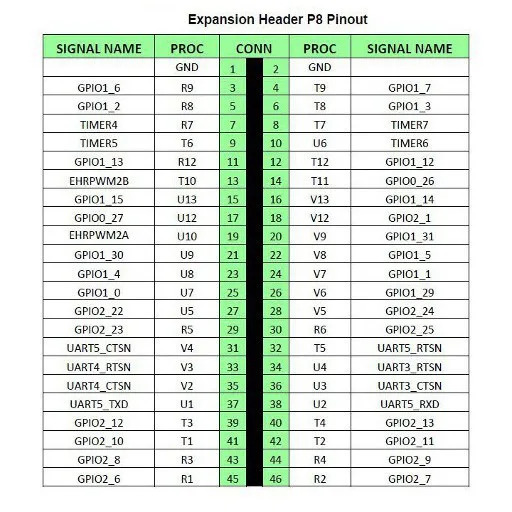

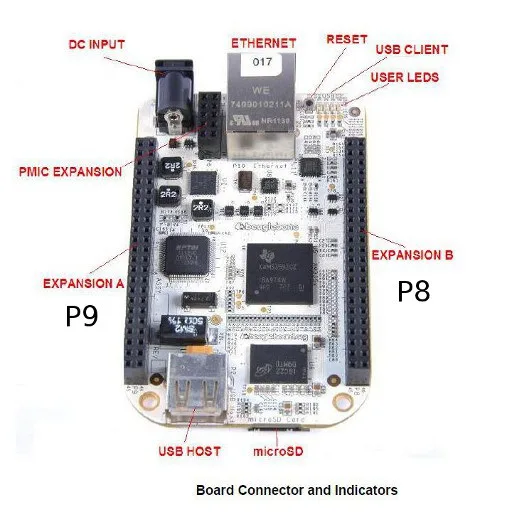

Per quanto riguarda Beaglebone, ecco le immagini della scheda e della lista di pin.

Beaglebone nell’esperimento

Nel suo esperimento Giulio ha:

• configurato il PIN P8_3 – GPIO1_6 come INPUT;
• configurato il PIN P8_15 – GPIO1_15 come OUTPUT;
• connesso il bottone S1 che, quando premuto, interrompe la corrente tra P8_3 e P8_15.

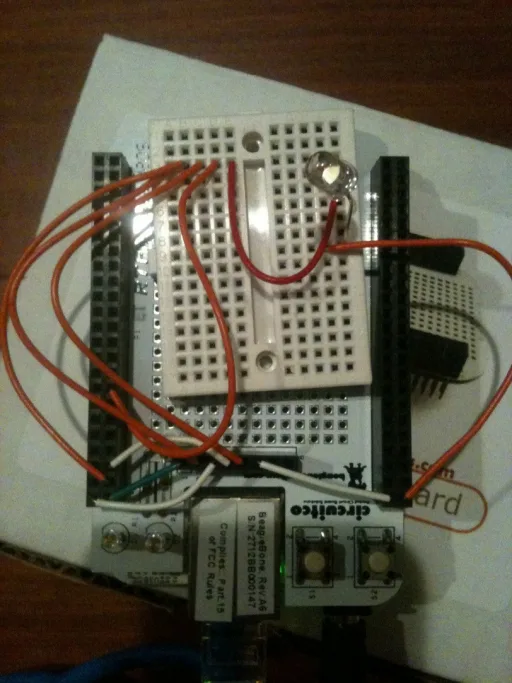

Di seguito la foto del circuito (incompleto, manca una resistenza da 1K al led).

Codice Node.js per la gestione del pulsante

Ogni volta che il bottone S1 è premuto la corrente scende, il led si spegne e il pin P8_15 riceve un segnale.
Per mandare l’informazione alla pagina web è necessario scrivere qualche riga di codice in Node.js.

Aprire Cloud9 all’indirizzo http://beaglebone.local:3000 e aggiungere il file button.js con il seguente codice:

var app = require('http').createServer(handler);
var io = require('socket.io').listen(app);
var fs = require('fs');
var url = require('url');
var path = require('path');
io.set('log level', 1);
// runs only on beaglebone!
var bb = require('bonescript');
var inputPin = bone.P8_15;
var ledPin = bone.P8_3;
app.listen(2509);
io.sockets.on('connection', function(socket) {
  attachInterrupt(inputPin, CHANGE, function(pin, value) {
    socket.emit('button_event', ((value == HIGH) ? 'white' : 'red') );
    socket.broadcast.emit('button_event', ((value == HIGH) ? 'white' : 'red') );
  });
});
setup = function() {
  pinMode(inputPin, INPUT);
  // turn on the led
  pinMode(ledPin, OUTPUT);
  digitalWrite(ledPin, HIGH);
  attachInterrupt(inputPin, CHANGE, function(pin, value) {
    console.log(pin.key + ' changed to ' + ((value == HIGH) ? 'HIGH' : 'LOW'));
  });
};
function handler(req, res) {
  var uri = url.parse(req.url).pathname;
  var subdir = path.join(process.cwd(), 'button');
  if (uri == '/') {
    loadFile('index.html', subdir, res, "text/html");
  } else {
    if (uri.match(/\.js$/i)) {
      loadFile(uri, subdir, res, "application/javascript");
    } else if (uri.match(/\.css$/i)) {
      loadFile(uri, subdir, res, "text/css");
    } else if (uri.match(/\.htm(.)$/i)) {
      loadFile(uri, subdir, res, "text/html");
    } else if (uri.match(/\.(jpg|png|ico|gif)$/i)) {
      loadFile(uri, subdir, res, "binary");
    } else {
      loadFile(uri, subdir, res, "text/plain");
    }
  }
};
function loadFile(uri, subdir, res, type) {
  var filename = path.join(subdir, uri);
  path.exists(filename, function(exists) {
    if (!exists) {
      res.writeHead(404, { "Content-Type": "text/plain" });
      res.write("Error 404: '" + uri + "' Not Found\n");
      res.end();
    }else if (type == "binary") {
      fs.readFile( filename, "binary", function(err, file) {
        if (err) {
          res.writeHead(500, { "Content-Type": "text/plain" });
          res.write(err + "\n");
          res.end();
          return;
        }
        res.writeHead(200);
        res.write(file, "binary");
        res.end();
      });
    } else {
      fs.readFile( filename, encoding = 'utf8', function(err, file) {
        if (err) {
          res.writeHead(500, { "Content-Type": "text/plain" });
          res.write(err + "\n");
          res.end();
          return;
        }
        res.writeHead(200, { "Content-Type": type });
        res.write("" + file);
        res.end();
      });
    }
  });
};
bb.run();
console.log('Server running at http://beaglebone.local:2509/');

Integrazione del pulsante in una pagina HTML

Creare una directory che si chiama button e aggiungere il seguente codice per il file index.html:

<script src = "/socket.io/socket.io.js">
</script>
<script type="text/javascript" src="http://code.jquery.com/jquery-1.7.2.min.js">
</script>
<script var socket = io.connect(); socket.on('button_event', function (data) { console.log(data); $("body").css("background-color", data); });>
</script>
<h1>Press the button, the page will become red!&gt;</h1>

Press the button, the page will become red!

La “magia” avviene grazie al seguente pezzo di codice:

attachInterrupt(inputPin, CHANGE, function(pin, value) {
  socket.emit('button_event', ((value == HIGH) ? 'white' : 'red') );
  socket.broadcast.emit('button_event', ((value == HIGH) ? 'white' : 'red') );
});

Se siete curiosi, date un’occhiata al video dimostrativo di questo esperimento.
